名稱：波紋補償器|上海淞江波紋補償器
分類: 軟管補償器
產品編號：BGF
分類: 軟管補償器
產品編號：BGF

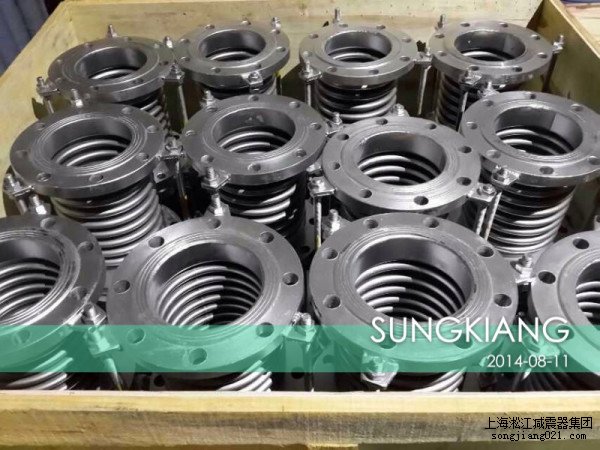

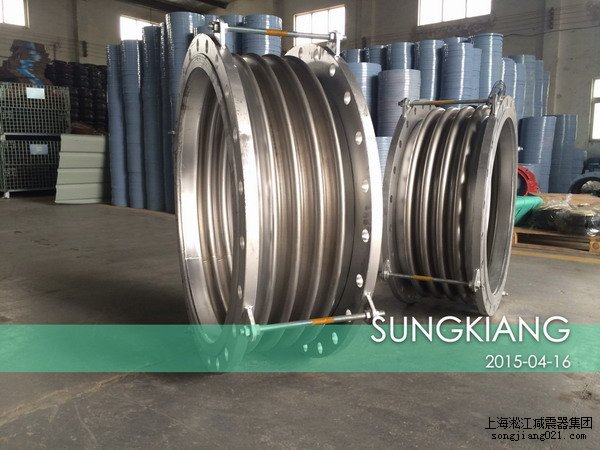

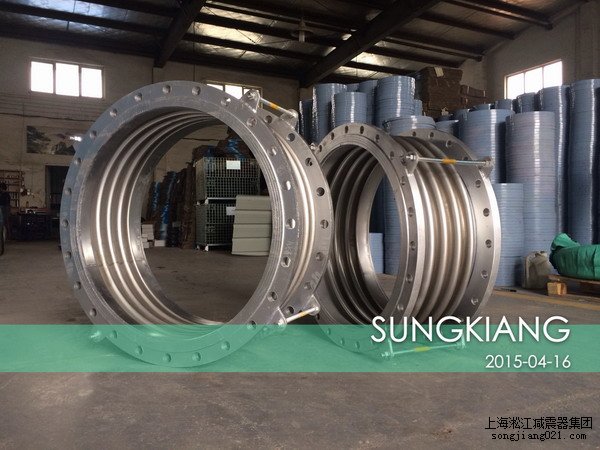

不銹鋼波紋補償器
SUS Expansion joint GB/T 12777-2008
*、產品介紹：
不銹鋼波紋補償器為補償因溫度差與機械振動引起的附加應力，而設置在容器殼體或管道上的*種撓性結構。
二、不銹鋼波紋補償器優點：
1、補償熱膨脹：可以補償多方向，大大優于只能單式補償?shù)慕饘傺a(bǔ)償器。
2、補償安裝誤差：由于管道連接過程中，系統誤差再所難免，纖維補償器較好的補償了安裝誤差。
3、消聲減振：纖維織物、保溫棉體本身具有吸聲、隔震動傳遞的功能，能有效的減少鍋爐、風機等系統的噪聲和震動。
4、無反推力：由于主體材料為纖維織物，無力的傳遞。用纖維補償器可簡化設計，避免使用大的支座，節省大量的材料和勞動力。
5、良好的耐高溫、耐腐蝕性：選用的氟塑料、有機硅材料具有較好的耐高溫和耐腐蝕性能。
6、密封性能好：有比較完善的生產裝配系統，纖維補償器可保證無泄露。
7、體輕、結構簡單、安裝維修方便。
8、價格低、質量?jī)?yōu)。

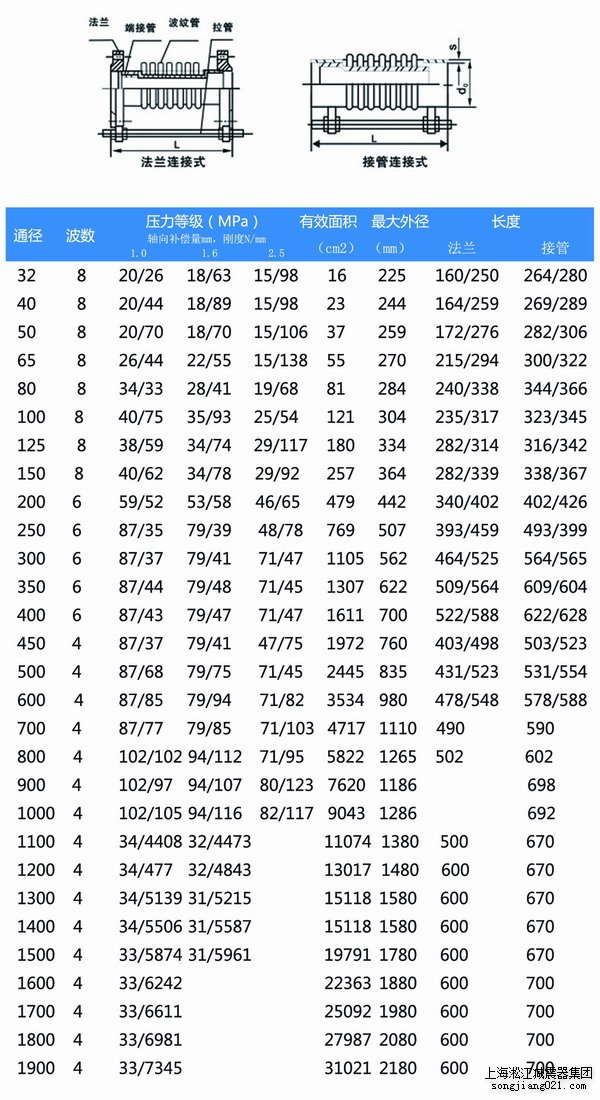

三、不銹鋼波紋補償器規格：
1、直筒型
2、復式
3、角向型
4、方型
2、復式
3、角向型
4、方型
四、不銹鋼波紋補償器連接方式 ：
1、法蘭連接
2、接管連接
2、接管連接
五、不銹鋼波紋補償器用途：
不銹鋼補償器可補償軸向、橫向、角向，具有無推力、簡化支座設計、耐腐蝕、耐高溫、消聲減振等.點，.別適用于熱風管道及煙塵管道。
六、不銹鋼波紋補償器的安裝方法及注意事項：
1、安裝前，應先檢查波紋不銹鋼波紋補償器的型號、規格及管道和支座配置必須符合設計要求。
2、帶導流筒的補償器，應注意使導流筒方向與介質流動方向*致（按補償器的流向標志安裝）。平面角向型補償器的鉸鏈轉動平面應與 位移平面*致。
3、需要進行冷緊的補償器，其預變形作用的輔助構件，應在不銹鋼波紋補償器預變形后拆除。
4、管系安裝完畢后應立即拆除補償器上用作安裝運輸保護的輔助定位構件及緊固件，并按設計要求將限位裝置調到規定的位置。使管系 在環境條件下得以充分的補償。
5、須注意的是，補償器是不吸收扭矩的，因此在安裝不銹鋼波紋補償器時不允許補償器受到扭轉。
6、除設計要求預拉或“冷緊”的變形外，嚴.使用波紋管變形的方法來調整安裝管道的偏差，以免影響補償器的正常功能，否則會降低 其使用壽命和增加管系、設備及支撐構件的載荷。
7、管道對中性要好，在無其它方法保證時，可采用直管輔設后切下等長管道再安裝補償器的方法來保證。
8、保溫層應做在補償器外保護套上，不得直接做在波紋管上。不得采用含氯的保溫材料。
9、 安裝過程中不允許焊渣飛濺到波紋管表面,使波紋受到其它機械損.。
10、支架必須符合設計要求，嚴.在支架未安裝好之前在管線內試壓，以免將補償器拉壞。
11、不銹鋼波紋補償器所有的活動元件不得被外部構件卡.或限制其活動部位正常動作。
