uv燈基本電路詳解[圖]
UV是紫外線的英文（Ultra-Violet Ray）縮寫，UV燈是氣體放電燈，在石英燈管中充以高壓水銀蒸氣，啟輝后輻射強紫外線，工業用UV燈光譜范圍是200nm-450nm，以365nm為中心，它的供電方式以采用漏磁變壓器為主，初級繞組可選擇220V或380V輸入，次級繞組輸出130v~1100V(燈管功率不同，工作電壓不同)，電路中串聯一個電容器,再與UV燈管相接，由于電容器的存在，也使電路的功率因數有所提高。

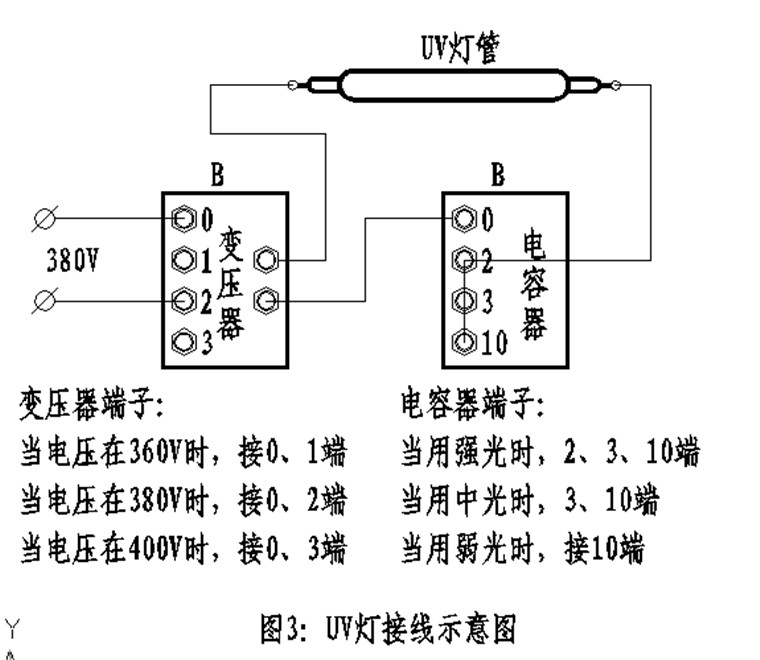

圖 1.uv燈搭配電容工作電路圖

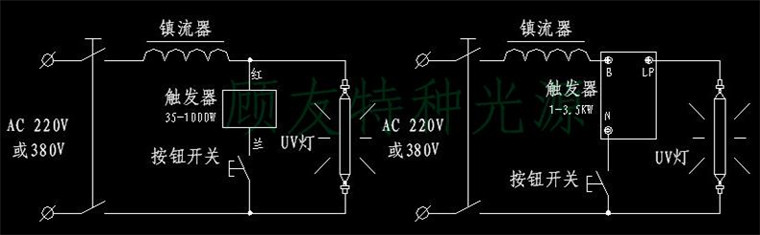

圖 2.uv燈搭配觸發器的電路圖
uv燈在工作的時候要注意三點：
圖 1.uv燈搭配電容工作電路圖
圖 2.uv燈搭配觸發器的電路圖
uv燈在工作的時候要注意三點：
1、首先：UV燈在點亮的時候，管電流會一點點的上升，電壓也是一樣，不過，電流上升較慢，電壓上升的較快，最后，燈管的管電流停止的時候，也就是燈管內部的汞已經完全會發成氣態，紫外線燈管的各方面性能才完全揮發體現出來。
2、然后：熄滅UV燈的時候，由于電路控制，已經切斷燈管的供給電壓和電流，一切參數消失，也就是說，燈管的電流、電壓，也就是沒有了。電路中連接一個或幾個電容器，再與UV燈相接，由于電容器的存在，也使UV燈的電流處于穩定狀態。
3、最后：UV燈匹配好變壓器，電容器就可以了，具體的電路控制，需要看客戶的要求，UV燈的配置選擇不同的話，其保護功能也是不一樣的。
