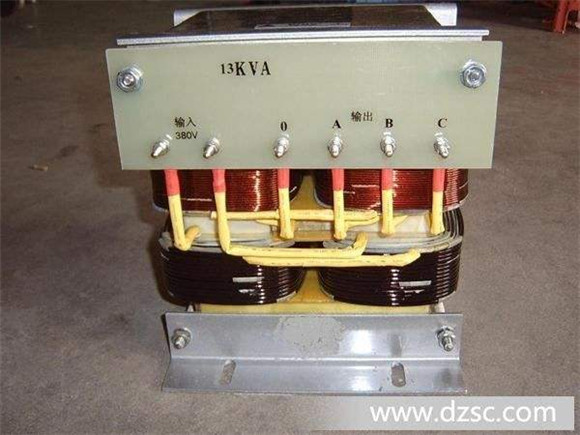

uv變壓器采用漏磁升壓原理：它是在硅鋼制做的鐵芯上纏漆包線制作而成，這樣的帶鐵芯的線圈，在瞬間斷電時，就會自感產生高壓，加在日光燈管的兩端的電極（燈絲）上。這個動作是交替進行的，當啟輝器（跳泡）閉合時，燈管的燈絲通過鎮流器限流導通發熱；當啟輝器開路時，鎮流器就會自感產生高壓加在燈管的兩端燈絲上，燈絲發射電子轟擊管壁的螢光粉發光，啟輝器反復幾次通斷，就會反復幾次這樣的動作，從而打通燈管。當燈管正常發光時，內阻變小，啟輝器就始終保持開路狀態，這樣電流就穩定的通過燈管、鎮流器工作了，使燈管正常發光。那如果uv變壓器壞了如何測量？
變壓器繞組的直流電阻的測量：

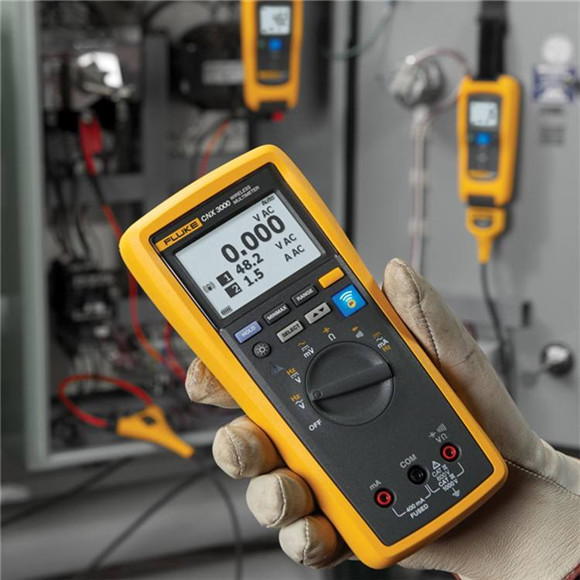

變壓器繞組的直流電阻很小，使用萬用表的R×1Ω擋檢測可判斷變壓器繞組有無短路或斷路情況。通常情況下，電源變壓器（降壓式）初級繞組的直流電阻多為幾十歐姆至上百歐姆，次級直流電阻多為零點幾歐姆至幾歐姆。相對于變壓器，變壓器繞組的直流電阻一般很小，只有零點幾歐姆，
變壓器絕緣性能的檢測：
變壓器絕緣性能可利用指針式萬用表的R×10k擋進行簡易測量。分別測量變壓器鐵芯與初級、初級與各次級、鐵芯與各次級、靜電屏蔽層與初次級、次級各繞組間的電阻值，萬用表的指針應指在無窮大處不動或阻值應大于100mΩ，否則說明變壓器絕緣性能不良，如圖167所示。
電源變壓器空載電壓的檢測：
將電源變壓器的初級連接220V市電，利用萬用表交流電壓連接，依次測出各繞組的空載電壓值應符合要求值，允許誤差范圍一般為高壓繞組≤±10%；低壓繞組<±5%。帶中心抽頭的兩組對稱繞組的電壓差應為≤±2%
功率小的uv變壓器測量：
對于在30W左右的電源變壓器,用萬用表的*1歐檔,輕輕擦磨它的初級接頭,可以看到小的火花,這是由于線圈的電感造成的.如果只有直流電阻(內部已經短路,就不會看到火花了).
對于功率小的電源變壓器,將萬用表的低壓直流檔(如2.5伏)接在初級,然后用一節電池在它的次級擦磨(即快速通斷),這時萬用表的指針會有大幅的擺動,這也可以證明變壓器是好的.
根據電池與電表的接法,我們還可以判斷初級線圈與次線圈的首尾.確定它們的極性,(根據楞次定律)
